＜アンテナ線の分配施工－DIY＞

ＢＳ・ＣＳ・地デジアンテナ線の屋外分配

今回はＢＳ・ＣＳアンテナ線の屋外分配を行いました。
通常のアンテナ配線は、「各アンテナ→混合器→（ブースター）→＜屋内へ＞→分配器→（分波器）→テレビ」だと思います。
※（カッコ）内は必要に応じて利用

我が家の場合は２世帯なので、複数分配による利得が下がるのを防ぐため、各世帯に１つの地デジアンテナを設置しました。
また、いままでのアナログテレビの配線ＶＨＦ（ＵＨＦ）は使用できませんのでそのままです。
今回はＢＳ・ＣＳ用の配線が１世帯だけされていませんでしたので配線することにしましたが、パラボラアンテナは大きいので追加しないで既存アンテナから分配することにしました。
というわけで近くのホームセンターで分配用機材を購入してきました。（八木アンテナ製が多いです）全部で１万円チョットです。（この中で一番高いのがすき間ケーブルでした）

アンテナ屋外用分配器

屋外設置用の分配器です。
ＢＳ・ＣＳアンテナは電源（電流）が必要です。そのため全端子電流通過型を利用します。
片側だけ電流通過型もありますが、電流通過しない側のテレビだけの単独利用ができなくなります。
そのため、どちらのテレビもＢＳ・ＣＳを利用する場合は全端子電流通過型となります。

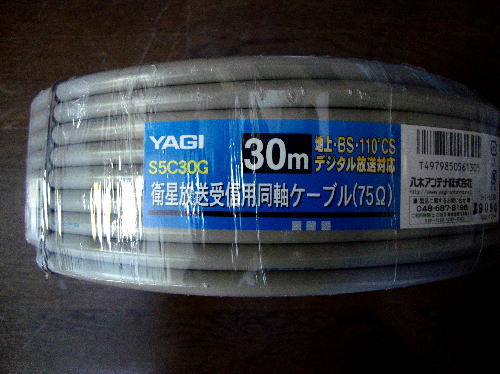

アンテナ同軸ケーブル

地デジ・ＢＳ・ＣＳ対応の同軸ケーブルです。
屋外配線なので４Ｃまたは５Ｃタイプ（太いケーブル）を利用します。
長さは必要に応じて選びますが、今回は屋外約２０ｍ、屋内約１０ｍなので、３０ｍのケーブルを購入しました。
今回、５Ｃタイプを購入しましたが、対環境には安心ですが少し扱いにくいので、屋内への引き込みと配線のことを考えると４Ｃタイプにすればよかったと思っています。分配器からの屋内だけ４Ｃタイプでもいいですね。

アンテナコネクタ 中継

今回の配線は、「アンテナ→分配器→すき間ケーブル→テレビ」となります。
そのため、すき間ケーブルの両端子とテレビのＢＳ端子の接続にコネクタ（合計３個）が必要となります。
それで、コネクタ２セットを購入しました。（左と中央で種類が違うのは、単に違う種類を使って見たかっただけです）
あと、念のため中継セットも購入しておきました。

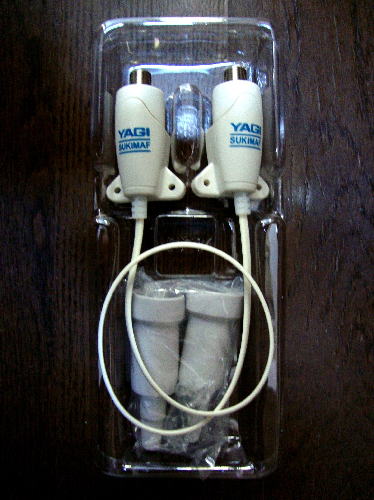

アンテナすき間ケーブル

文字通り、すき間を通すケーブルです。
サッシのすき間を通します。勿論サッシの鍵もかかります。
アンテナのケール配線で一番考えるところはやはり屋内への引き込みではないでしょうか。
通常、いままで使用していたアンテナの交換工事によって、既存アンテナ線の引き込み場所を利用するのでしょうが、今回はDIYですので自分で処理する必要があります。
ですが、今は様々な商品がありますのでさほど苦労しません。
今回利用するすき間ケーブルもサッシのすき間を通すので少し不安に感じますが、作業が簡単ですしとにかく穴を開ける必要がありません。
少し値段は張りますが利用価値はあると思います。
ただ同軸ケーブルを通す所（エアコンの穴利用やその他通せる穴等）があるのであれば、すき間ケーブルは不要です。

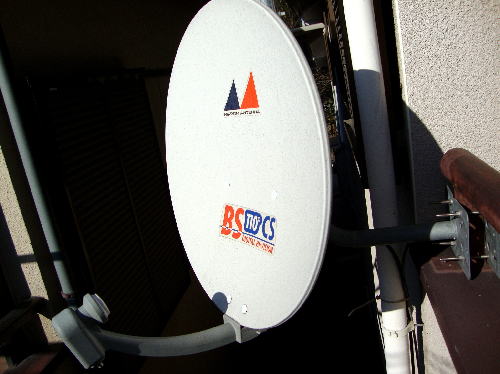

ＢＳアンテナはベランダの手すりの柱に取り付けてあります。

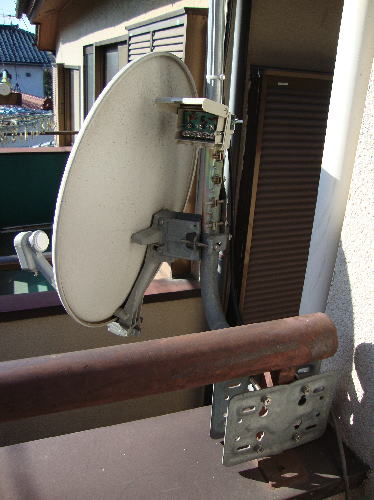

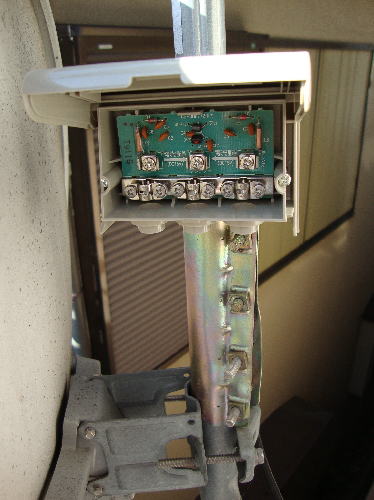

今回、分配器はアンテナのポールに取り付けました。（これが一番簡単＾＾）
この分配器は２分配です。アンテナから中央の端子へ接続し、両端の端子から各テレビへの接続となります。

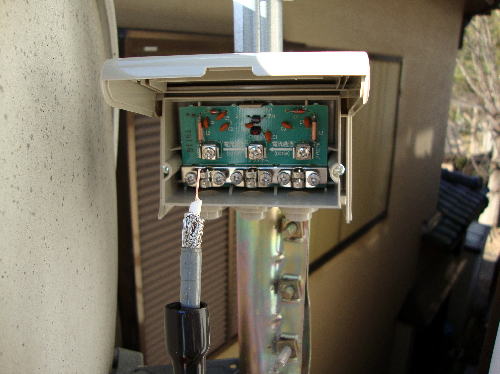

同軸ケーブルの処理は、約３ｃｍ程カッターで丁寧に切り込みを入れ、被覆を取ります。
中のシールド（網）を被覆の上にかぶるように折り返して、シールドが約１ｃｍ程残るようにビニールテープで止めます。
あとは、シールドから約２ｍｍほど上から心線が出るように心線の被覆を丁寧に切り取ります。

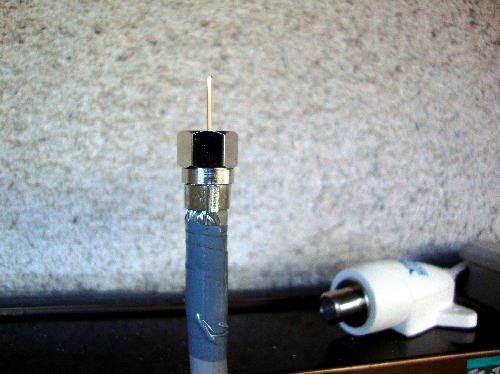

これはすき間ケーブルとの接続側のコネクタ処理です。
ケーブルの処理はアンテナの時と同じですが、コネクタが付きます。
このコネクタは、ネジの部分をケーブルに差し込み、シールド部分をカシメて終わりです。
心線のカット前なのでまだ長いままです。（心線はコネクタより２ｍｍ位長めの位置でカットします）

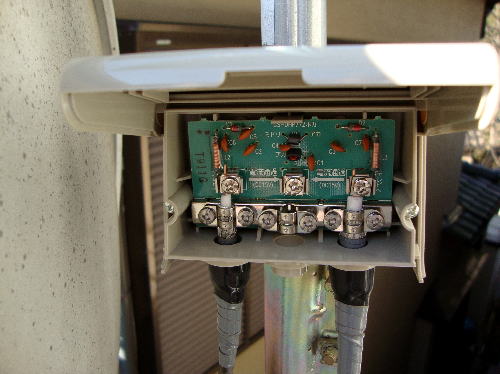

全ての配線が終了し、受信確認もできました。　メデタシメデタシ＾＾

ＢＳ・ＣＳアンテナ取付ツール
ＢＳやＣＳのパラボラアンテナの取り付け方位が素人にも簡単に分かる大変便利な資料（ツール）あります。自分も実際にこの方位盤を利用してアンテナを取り付けました。
TDK BS・CSアンテナ　衛星方向早わかり方位盤（関東版）PDF
TDK株式会社の資料ですが、現在はＴＤＫのホームページにもありません。関東版以外もあったようですが残念です。
